對于一些較為復雜的繼電器-接觸器控制線路改成PLC控制，一般采用轉換設計法。轉換設計法是指將繼電器電路翻譯成梯形圖，由于繼電器電路與梯形圖有很多相似之處，為該方法的應用奠定了基礎。運用轉換設計法有很多優點，比如可以減少對硬件的改造，降低了成本，同時改造后操作系統變化不大便于操作人員盡快適應。將繼電器電路轉換成PLC控制包括PLC外部接線和PLC梯形圖程序，兩個缺一不可，硬件和軟件相互配合才能實現與繼電器電路的一樣的控制功能。同時需要注意的是將電氣原理圖中的控制電路變成PLC控制，其主電路保持不變。

運用轉換設計法將繼電器電路轉換成梯形圖有如下幾個關鍵點：

（1）熟悉繼電器-接觸器控制系統的電氣原理圖，掌握其工作原理。掌握電氣原理圖是運用轉換設計法將繼電器電路翻譯成梯形圖的關鍵，只有正確分析電氣原理圖，才能將其轉換成梯形圖。

（2）確定PLC的輸入量和輸出量，設計PLC外部接線圖。對于PLC的輸入量是指向PLC傳遞指令、信號等，其形式一般為觸點，比如按鈕觸點、行程開關觸點、熱繼電器觸點、速度繼電器觸點等，這些觸點連接在PLC的輸出端，與其對應地址的接線端子相連接。對于PLC的輸出量是指由PLC控制的器件，一般為線圈和燈，比如接觸器的線圈、繼電器的線圈、電磁閥的線圈、指示燈、照明燈等，這些負載連接在PLC輸出端，與其對應地址的接線端子相連接。這些需要注意PLC分成繼電器輸出類型和晶體管輸出類型，繼電器輸出類型的PLC可以接直流負載和交流負載，但是晶體管輸出類型的PLC只能接直流負載。

（3）繼電器電路中中間繼電器和時間繼電器的處理。中間繼電器可以提供多對常開觸點和常閉觸點，在繼電器電路中起著非常重要的作用。那么在PLC梯形圖中如何處理這個中間繼電器呢？在S7-1200系列PLC中可用M存儲區中一位，比如M0.0可以代替中間繼電器，M0.0的線圈可以代替中間繼電器的線圈，M0.0的常閉觸點代替中間繼電器的常閉觸點，M0.0的常開觸點代替中間繼電器的敞開觸點。時間繼電器可用定時器指令代替，在S7-1200中TON相當與通電延時時間繼電器，TOF相當于斷電延時時間繼電器。這里的關鍵問題是時間繼電器的瞬動觸點怎么處理，可以采用與定時器并聯的線圈的常開觸點代替時間繼電器的瞬動觸點，如下圖所示中M0.0線圈的常開觸點可以認為是時間繼電器的瞬動觸點。

（4）將繼電器電路轉換成梯形圖。此時需要注意的是在繼電器電路中以接觸器線圈得電回路轉換成梯形圖，如果有多條支路可以讓某一線圈得電，則將這些支路轉成梯形圖并并聯。下圖為三相異步電動機正反轉控制電路電氣原理圖中控制電路。利用轉換設計法將其變成梯形圖，其梯形圖如下圖所示?？梢娺@種轉換設計法，只要對于原來的電氣原理圖熟悉，非常容易設計出梯形圖。

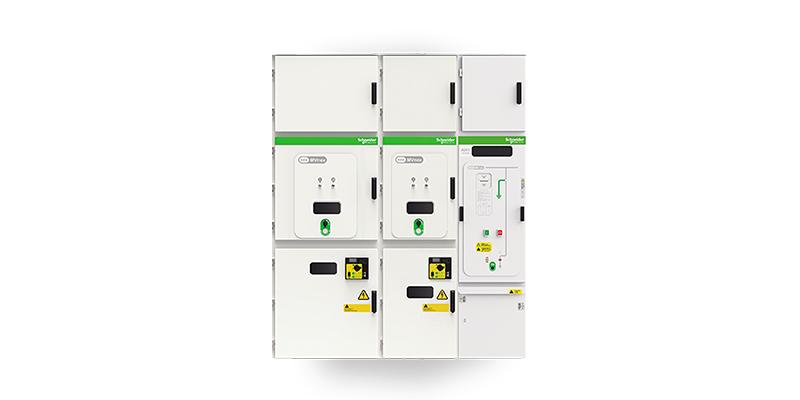

法騰電力是Schneider施耐德中低壓柜授權盤廠，專注生產MVnex授權柜和BlokSeT預智低壓成套設備，歡迎咨詢！
