2.2 溫度過高對絕緣的影響
影響開關設備使用壽命的關鍵因素就是溫度，金屬封閉開關設備的標準將大多數母線導體的最高溫度限制在 115°C，這是由最高設計環境溫度40°C加上75°C 的允許溫升計算而得的。因此，大多數絕緣材料需要接觸到的最高連續溫度為115°C。溫升和絕緣息息相關，限制溫升的一個主要目的是避免絕緣問題，空氣絕緣開關柜長期使用時會由于溫度升高導致熱失控，加速絕緣老化，進而導致絕緣系統失效。
一般開關設備采用的環氧樹脂熱壽命溫度等級是B級，即這種環氧樹脂在 130°C 下的預期壽命為 20,000 小時，絕緣壽命與溫度的物理關系遵循阿倫尼烏斯Arrhenius公式。

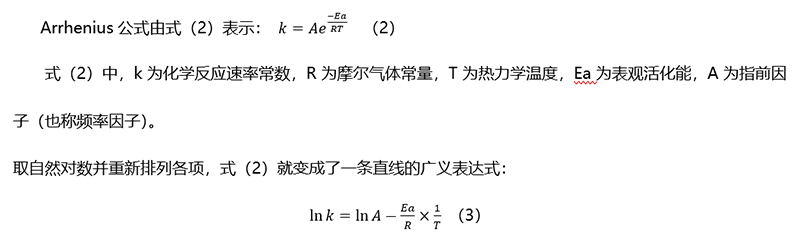

式（3）中，由于 A、Ea 和 R 是常數，因此它變成了一條直線，斜率為 (Ea/R) 與溫度的倒數(1/T)。
該表達式的實際用途是估計電氣絕緣的壽命，即Arrhenius公式中的值“k”。開關設備中使用的絕緣材料種類繁多，但一般的經驗法則是，絕緣材料平均溫度每升高10°C，電氣絕緣的壽命就會減少一半。電絕緣壽命最常用的指標是介電能力，因此Arrhenius公式成為介電壽命的指標，這就是加速壽命測試的方式，絕緣材料被放置在受控烘箱中并保持在升高的溫度以壓縮失效時間。

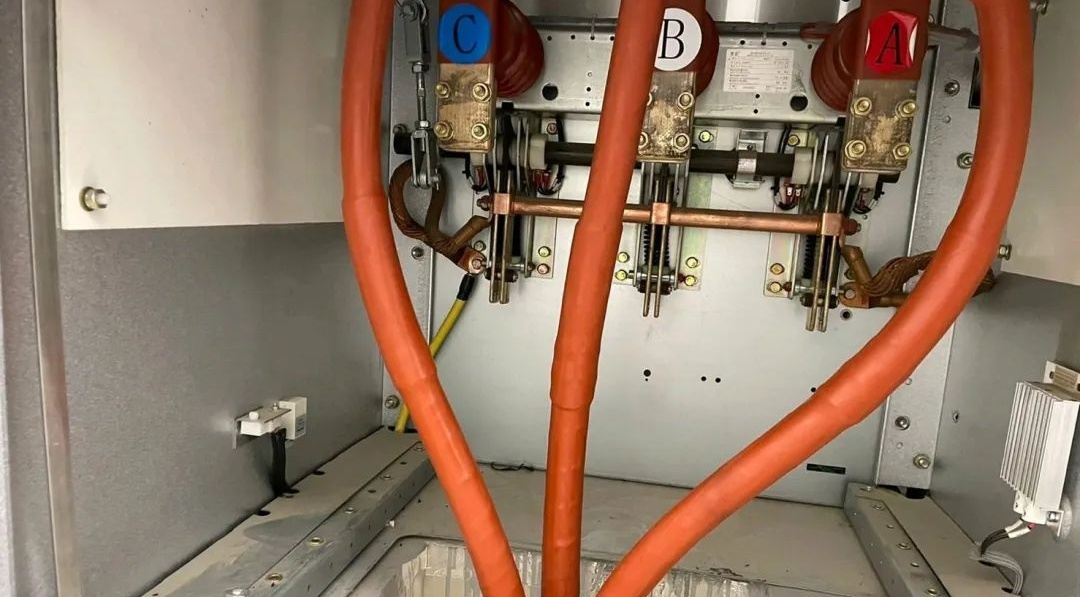

母線的溫度以及支撐母線的絕緣材料的溫度和母線周圍環境溫度以及負載有關。
以熱壽命等級是B級（20000h）的環氧樹脂材料為例，絕緣件不同使用溫度下的預期壽命見圖2。假定開關柜滿負荷運行（設備額定電流）情況下運行銅排溫度是110°C（即有5k的裕度），如圖2所示其使用壽命是9.1年，而如果該開關柜能夠在較低的環境溫度20°C下運行，則總溫度降低 20°C，壽命將增加到 36 年以上。

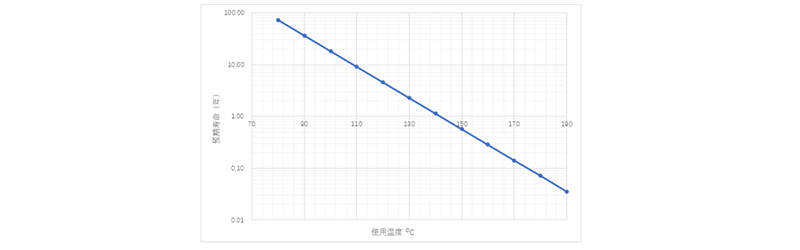

圖2 絕緣件不同使用溫度下的預期壽命
按照2.1節計算數據是開關柜在額定電流滿負荷情況下的發熱功率，而實際運行還需要考慮是否備用（正常情況不投運），實際運行電流（CT電流）等情況計算，如額定電流3150A的開關柜，當實際運行（CT)電流只有2800A時開關柜的發熱只有2080W。因此，假定100%的電流產生70°C的溫升，則80%的負載將產生70°C 的64%，即只有45°C的溫升，這比100%負載時的溫度降低了25°C，從而使預期壽命從9年增加到約 50年。實際上受到柜體散熱表面積、防護等級、通風等影響，會有不同。根據發熱功率，按照IEC60890計算溫升，3150A開關柜在不同運行電流情況下溫升如圖3所示，運行電流2600A情況下溫升是51k，因此按環境溫度40°C是溫度是91°C，絕緣壽命可以達到35年。

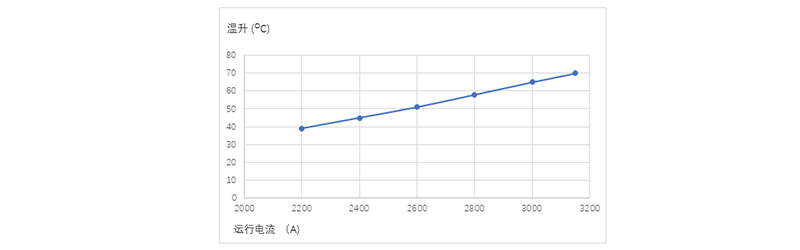

圖3 3150A開關柜不同運行電流情況下的溫升
這個例子說明了溫度作為絕緣壽命的決定因素的主導地位，并解釋了為什么良好應用的電氣設備在40年后仍在使用。環境溫度很重要，實際運行的電流更重要，因為它的影響是平方關系。
其次溫度對絕緣件局部放電也有影響，局部放電是指在電場作用下發生在絕緣體內局部區域中的放電現象，而絕緣體的整體部分并未發生貫穿性放電，仍然保持絕緣的性能。在交變電場下，電場強度的分布與介質常數成反比。所以，如果在固體介質內含有氣泡時，氣泡內的電場強度要比周圍介質的高，而氣泡的擊穿強度比固體介質低得多，故氣泡首先放電，而其他介質仍然保持絕緣性能，這就形成了局部放電。對于空氣絕緣開關柜，溫度和濕度的影響是局放放電損壞的重要因素，溫度過高、濕度過大都會使局部放電會加大。
當氣泡放電時，放電便在這一區域產生了空間電荷，并形成了電荷積累，從而出現了一個與外加電場方向相反的內部電壓，這就使得氣泡放電變成斷續的過程，并出現一系列電脈沖。局部放電電離的電子、正負離子在電場的作用下，具有的能量一般都比高聚物的鍵能大，這些帶電質子撞擊到氣隙壁上，就可能打斷絕緣體的化學鍵；放電點上介質發熱可達很高的溫度，使絕緣產生熱裂解；局部放電過程中生成的許多活性生成物而腐蝕絕緣體，使之介電性能劣化。
