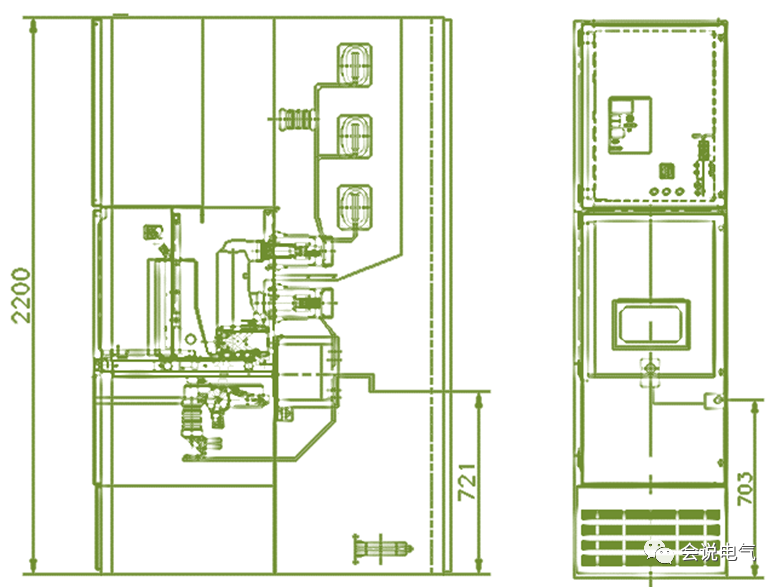

中壓開關柜一般只對典型出線方案進行型式試驗，而其它功能柜幾乎不做任何型式試驗驗證，勢必對設計的有效性，產品的一致出現問題，導致運行中出現故障，IEC62271-307高壓開關設備和控制設備第307部分：型式試驗有效性擴展指南--標準定義了有效性驗證方法，(等同于GB38658-2020)，可以指導工程及非標開關柜設計，保證產品質量。

TR IEC 62271-307
HIGH-VOLTAGESWITCHGEAR AND CONTROLGEAR –
Part 307:  Guidance for the extension ofvalidity of  type tests
高壓開關設備和控制設備第307部分：型式試驗有效性擴展指南

該標準通過需要驗證產品與通過型式試驗的產品的相關尺寸/性能等參數的對比，來判斷驗證產品是否滿足性能要求。如絕緣性能，如果產品相間凈距大于等于通過試驗的樣機尺寸，即可以證明驗證產品也可以通過工頻/沖擊耐壓。

 對于工頻/沖擊耐受電壓，即絕緣性能

1 相間凈距 ≥

2 相對地凈距 ≥

3 爬距  ≥  見說明1；

4 絕緣材料的電氣性能  ≥ 需要 兩種材料的比較結果（例如按照IEC60112規定的相對耐電痕指數）；

5 帶電體的表面粗糙度  ≤

6 導電回路的半徑  ≥ 不僅是帶電體的半徑，也包括所有其它與帶電體相對的導體半徑（例如接地排、柜體、低壓線、支撐機構）都要考慮；見說明2；

7 觸頭打開間距   ≥  如果被開關柜的設計影響到；

8 隔離距離  ≥ 如果被開關柜的設計影響到；

9 絕緣功能的最小壓力  ≥ 相同的用于開關柜絕緣的流體；

說明1：絕緣件沿面的電場分布不能改變。

說明2：絕緣材料的幾何形狀也可能改變電場。

對于溫升性能

1 相間凈距   ≥  如果不能排除由于渦流造成的影響，則進行驗證；

2 相對地凈距  ≥  如果不能排除由于電流造成的影響，則進行驗證；見說明1；

3 柜體、隔室尺寸（長、高、寬）和體積 ≥  柜體和隔室是相同的結構；見說明1；

4 絕緣氣體的最小壓力  ≥ 適用于氣體絕緣開關柜；

5 導體的電流密度 ≤  導體需要相同的物理布置；

6 單位長度導體的電阻 ≤  比較原材料和截面積；

7 連接、咬合的接觸面積  ≥

8 連接、咬合的接觸壓力   ≥

9 連接、咬合的接觸材料允許溫升  ≥  包括金屬涂層需要一致或低的電阻；

10 柜體和隔室有效的通風面積          見說明2；

11 元器件的發熱量  ≤  考慮主開關裝置。熔斷器和電流互感器的一次繞組；見說明3

12 絕緣隔板的面積  ≤  隔板需要相同的物理布置；

13 導體和柜體絕緣涂層的厚度  ≤  涂層材料必須一樣；說明4；

說明1：使用非鐵磁材料作為外殼和隔室將減少交流磁場產生的熱量，例如：導體穿越過低碳鋼時。

說明2：防護等級IP需要考慮。

說明3：在一些特定情況下電流互感器的二次繞組發熱需要考慮。

說明4：母線的涂層，例如涂層改善導體與周圍介質的熱交換。

對于機械性能

1 活門系統

連桿機構包括活門的強度    ≥    活門設計的原理一致，只是尺寸不同；見說明1；

活門的重量    ≤

2 移動部件的觸頭

觸頭的數量    ≤    觸頭和支撐運動部件和靜觸頭的設計一致；

每個觸頭的壓力   ≤

觸頭表面的粗糙度   ≤

3 直接用于機械操作的聯鎖機構

鎖住機構連桿的強度 ≥ 不聯鎖機構的設計原理是相同的，只是尺寸不同；

見說明1；

試圖操作所應用的扭矩   ≤

4 用于阻擋你進入操作機構的聯鎖系統

聯鎖機構連桿的強度 ≥  不聯鎖機構的設計原理是相同的，只是尺寸不同；見說明1；

正常操作力    ≤

說明1：就聯鎖和操作軸的固定和安裝而言，必須對隔室、柜體的強度進行評估。
