中壓開關柜一般只對典型出線方案進行型式試驗，而其它功能柜幾乎不做任何型式試驗驗證，勢必對設計的有效性，產品的一致出現問題，導致運行中出現故障，IEC62271-307高壓開關設備和控制設備第307部分：型式試驗有效性擴展指南--標準定義了有效性驗證方法，(GB38658-2020)可以指導工程及非標開關柜設計，保證產品質量。

TR IEC 62271-307
HIGH-VOLTAGESWITCHGEAR AND CONTROLGEAR –
Part 307:  Guidance for the extension ofvalidity of  type tests
高壓開關設備和控制設備第307部分：型式試驗有效性擴展指南

該標準通過需要驗證產品與通過型式試驗的產品的相關尺寸/性能等參數的對比，來判斷驗證產品是否滿足性能要求。如絕緣性能，如果產品相間凈距大于等于通過試驗的樣機尺寸，即可以證明驗證產品也可以通過工頻/沖擊耐壓。

對于短時耐受和峰值耐受性能

1 相間凈距 ≥

2 電流路徑的電動力 ≤ 導體需要相同的物理布置；見說明1；

3 導體支撐絕緣的強度 ≥

4 導體未支撐部分的長度  ≤

5 導體的截面積  ≥    不同零件導體的連接需要相同的形狀，例如可以通過均勻縮放從另一個獲得；

6 導體的原材料  相同

7 觸頭與導體絕緣材料的耐熱等級   ≥

8 柜體、隔板、套管的強度  ≥    見說明2；

9 移動部件的觸頭  相同  包括金屬涂層需要一致或低的電阻；

說明1：不同回路的影響需要計算電動力來評估。

說明2：柜體提供機械支撐的基礎。

對于開斷/關合性能

1 相間凈距       ≥    見說明1；

2 相對地凈距    ≥

3 柜體、隔室尺寸（長、高、寬）和體積    ≥    適用時，如果隔室里流體（氣體或液體）參與開斷和關合過程；

4 絕緣氣體的壓力    ≥    只是氣體用做開關介質；

5 導體的截面積       ≥    見說明2；

6 開關裝置連接回路通流產生的電動力       ≤    只有電流回路影響到開斷、關合性能；

7 絕緣支撐的強度    ≥    每相導體的支撐需要考慮；見說明3；

8 柜體、隔板、套管的強度    ≥    見說明3；

9 導體沒有支撐部分的長度    ≤    見說明3；

說明1：關于開關裝置內部的相間距離，型式試驗驗證的有效性必須根據相應元器件的標準。

說明2：移動部件的觸頭不影響相關的開關裝置的開斷、關合性能，因此不需要考慮。

說明3：假定機械強度已經經過短時、峰值耐受電流驗證，不適用于電容或其它任何負載開關電流。

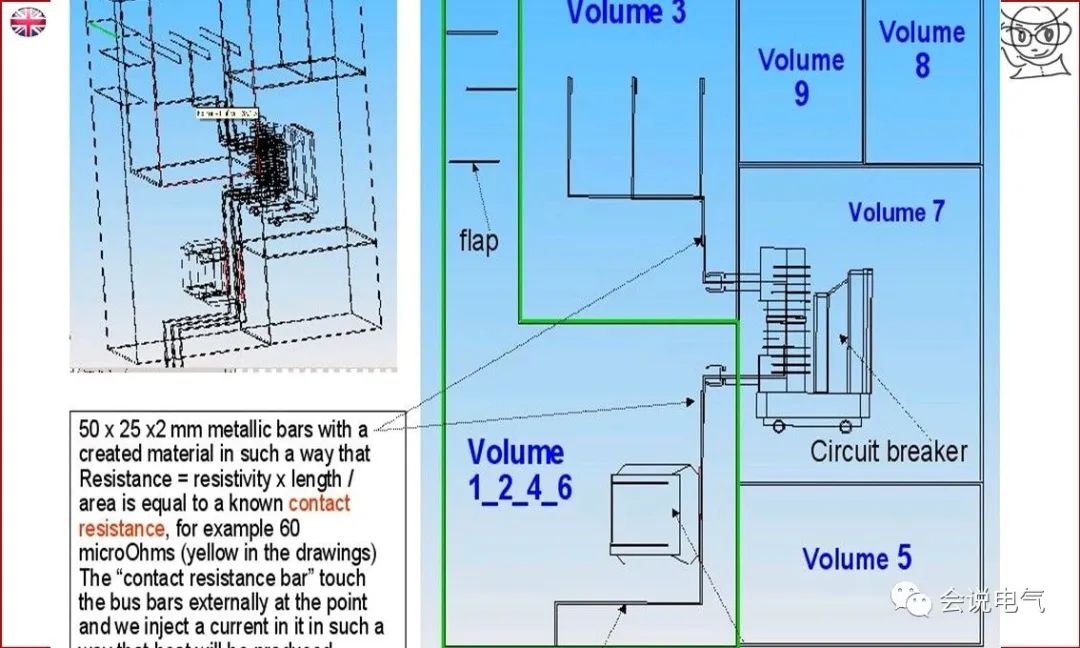

耐受內部電弧故障性能

1 相間凈距       ≤

2 相對地凈距    相同       關注于起弧的區域

3 柜體、隔室的凈體積    ≥    柜體和隔室是相同的結構；見說明1

4 絕緣氣體的額定壓力，見說明1，如適用 ≤    適用于氣體絕緣開關柜

5 導體的截面積       ≥    關注于起弧的區域

6 導體的原材料（銅、鋁或合金）       相同       關注于起弧的區域

7 點燃電弧的位置    相同       按照IEC62271-200的原則

8 暴露電弧的絕緣材料    相同

9 泄壓面積       ≥    隔室泄壓位置一致，如果泄壓通道。只有大的面積可以接受

10 釋放打開的壓力    ≤    適用于流體密封隔室

11 泄壓板固定的強度       ≤    泄壓板相同設計，適用于非密封隔室

12 柜體、隔室的強度       ≥    也包括隔板和套管的強度；見說明2和3

13 柜體側板的厚度    ≥

14 門、蓋板的強度    ≥    見說明2和3

15 柜體的防護等級    ≥    如果與指示器點燃判據相關

說明1：對于SF6絕緣的開關柜內部故障采用與SF6相同壓力的空氣（見IEC62271-200條款6.106.3）進行試驗。

說明2：可能需要計算或FEM有限元應力分析對強度進行評估；

說明3：強度的評估特別要考慮固定點的距離（螺栓、鉸鏈和門鎖）
