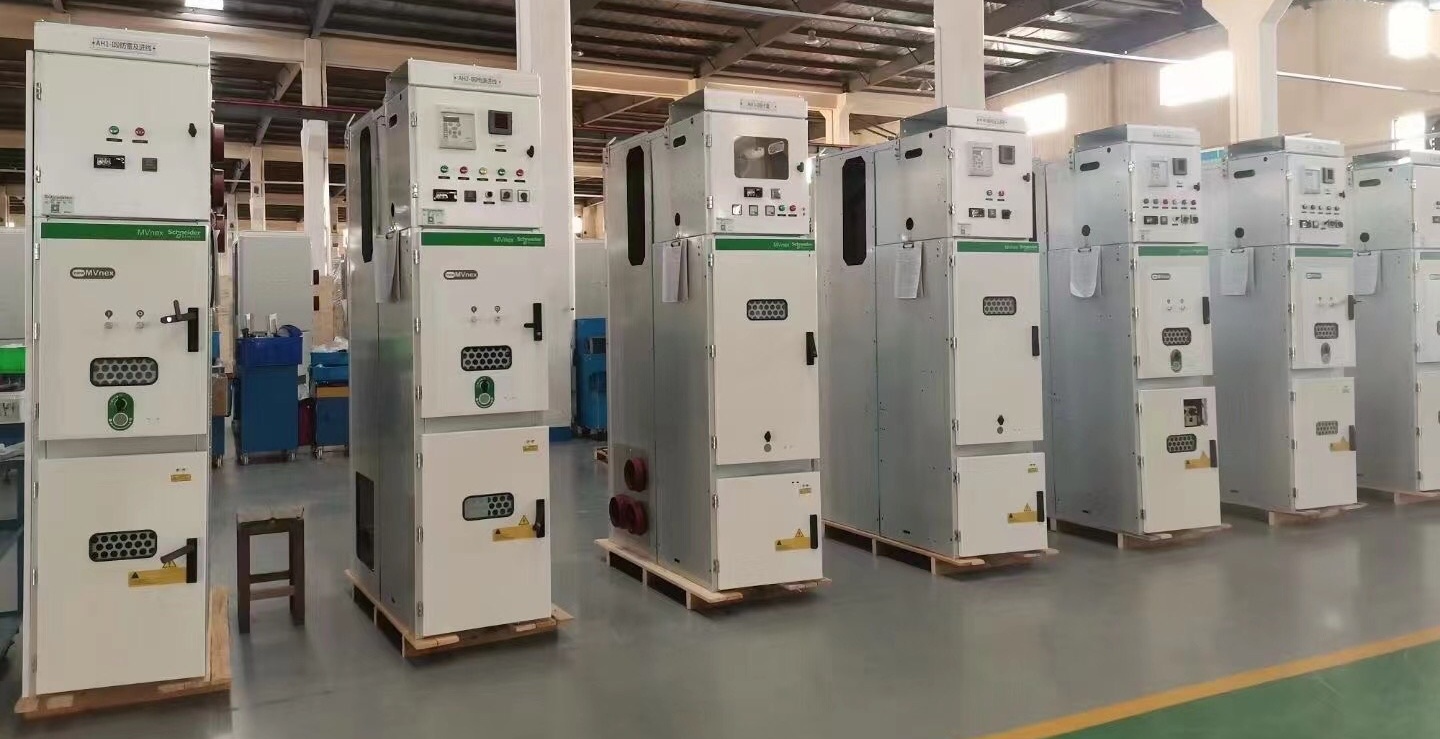

金屬裝移開式開關柜
1) 金屬鎧裝移開式開關柜內選用優質真空斷路器，撰動機構一般采用彈簧儲能機構，具備手動和電動操作功能，滿足綜合自動化接口要求。
2)金屬鎧裝移開式開關柜額定電流選用1250A，斷路器額定短路電流水平不小于 25kA。
3)所有開關柜體都應安裝帶電顯示器，要求帶二次核相孔。
4) 電纜頭選擇 630A 及以下電纜頭，并應滿足熱穩定要求。
5) 開關柜進出線應配置電纜故障指示器。
電能計量設計
(1)電能計量裝置選用及配置應滿足DL/T 448-2000《電能計量裝置技術管理規程》規程規定。
(2) 互感器采用專用計量二次繞組。
(3) 計量二次回路不得接入與計量無關的設備。
直流電源采用 DC220V、DC110V或 DC48V。配置小型直流屏 1面，包括3 塊2A 高頻直流模塊及20Ah電池1組。直流屏交流電源進線為2 路，取自臨近外接低壓電源。
配電工程應配置或預留配電終端裝置。
配電終端具有電流和電壓信號采集、線路保護、智能就地自動隔離故障的功能并采用通信方式上傳至主(子) 站。
開關站終端的構成及功能
1) 站所配電終端及其配套裝置主要有: DTU(站所配電自動化終端)、電壓互感器、后備電源、通信箱等。
2) DTU“三遙”終端功能和技術要求詳見 Q/GDW 514-2013《配電自動化終端/子站功能規范》、《配電自動化終端技術規范》和《配電自動化設備典型設計》。
3) 電壓互感器、后備電源為 DTU 提供電源
4) 通信箱用于通信線纜的接入。
配電終端選型
1) 依據國家電網公司 Q/GDW 1738-2012《配電網規劃設計技術導則》及術管理規程》規程規定?！杜潆娮詣踊?guī)劃設計技術指導原則》，根據供電區域，合理配置站所終端為“三遙”終端。
2) 電壓互感器和后備電源選型詳見《配電自動化設備典型設計》
開關站“三遙”配電終端、通信設備和后備電源集成安裝在 DTU 屏內，開關站應預留 DTU 屏安裝空間。DTU 屏參考尺寸 800mmX600mmX2260mm。
配電終端安裝圖及結構圖詳見《配電自動化設備典型設計》中“第三篇 站所終端典型設計”。
保護配置原則
(1) 10kV 進、出線設置過流、速斷、重合閘保護功能。
(2) 10kV 分段設置備自投及充電保護功能。

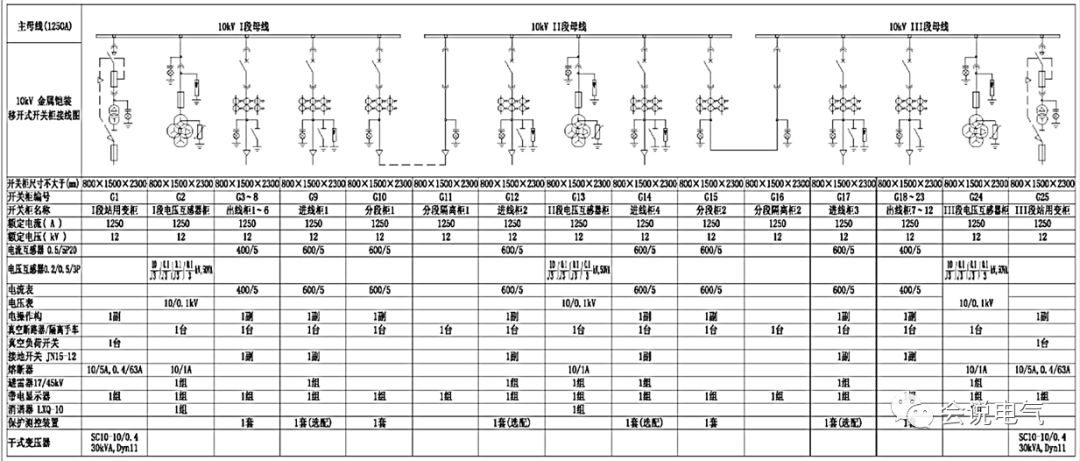

說明:
1.10kV開關柜采用金屬鎧裝移開式開關柜,應具備五防閉鎖功能，外亮防護等級不低于IP4X.
2柜內開關配電動操作機構(操作電壓可選用DC220V、DC110V或D8V)、輔助接點(另增6對動斷、動合點)，滿足配網自動化要求。
3.柜內電流互感器一次電流應根據具體工程的實際需求配置，二次電流可選用1A或5A。數量可根據工程需要，選配2只或3只。
4.出線避雷器可根據工程情況選配。
5.站用變柜可選用負荷開關熔斷器組合、熔斷器或斷路器形式。
6.線路帶電應閉鎖接地開關。
7.分段開關與分段隔離應具有帶電強 制閉鎖功能。
8.對于不允許合環操作的場所，兩進線開關與分段開關應采取電氣閉鎖措施
9.電壓互感器及所用變?nèi)萘俊⒆儽?、熔斷器電流可按需配置?/span>
10.分列布置的兩段母線間可采用電纜或母線橋連接，本方案按電纜連接考慮。
11.進線柜2內可根據工程需要在線路側加裝電壓互感器。
本文來自《國家電網公司配電網工程典型設計》，僅供參考。
