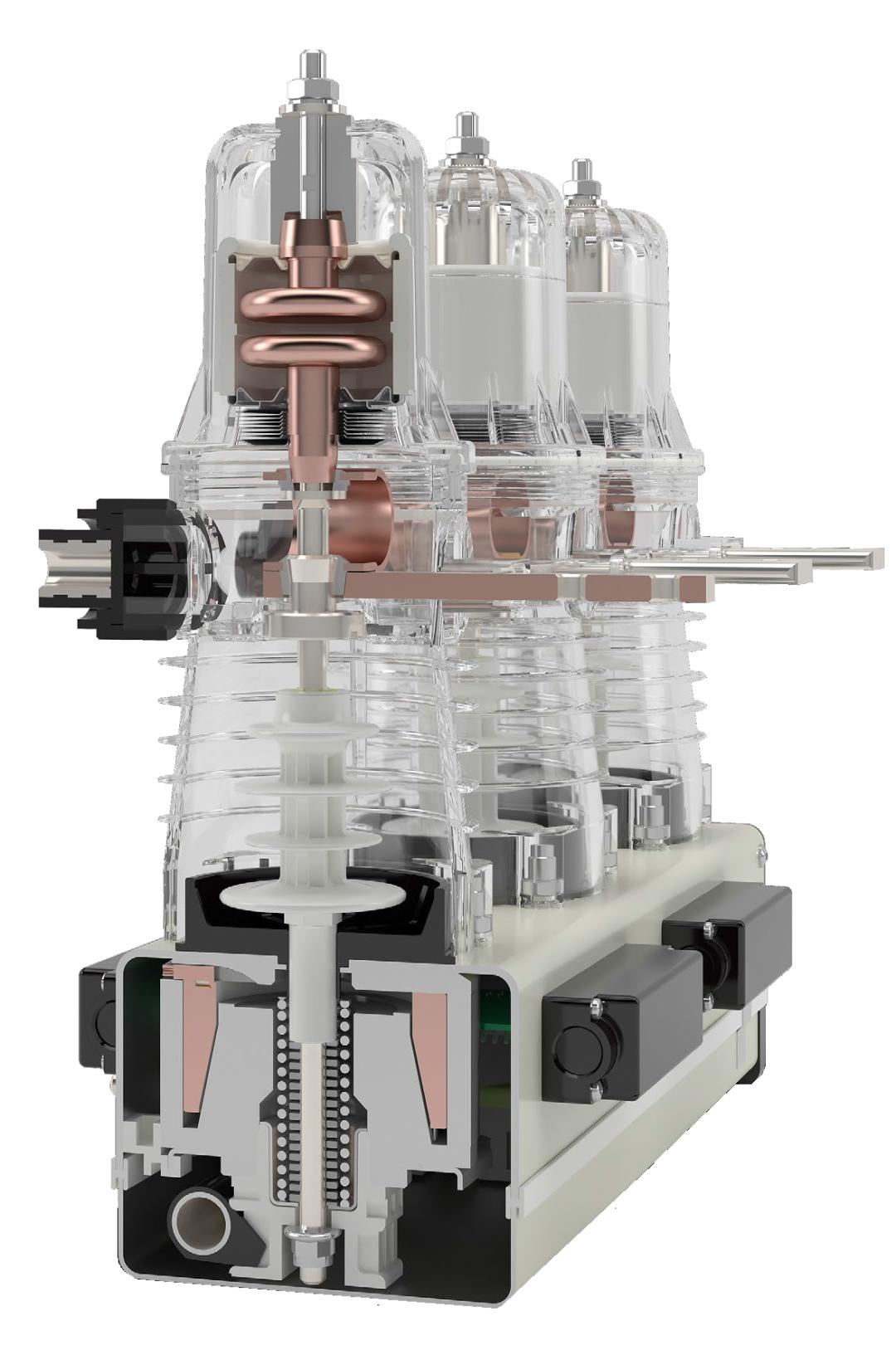

真空斷路器，真空作為電弧開斷介質。動靜觸頭在真空滅弧室內接通、斷開。

早期采用支柱絕緣子作為真空滅弧室支撐，滅弧室直接暴露在空氣中，導電回路清楚明了，散熱好，缺點是易受環境濕度、污穢以及異物入侵等影響導致電氣絕緣破壞。

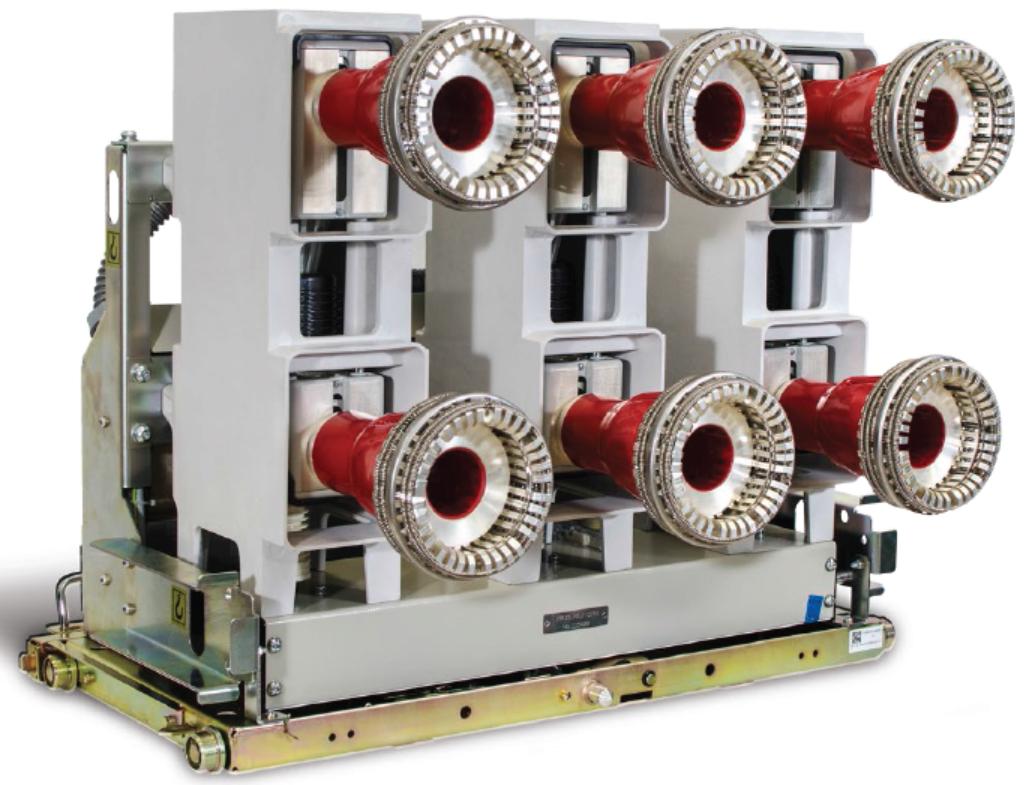

后來開發了絕緣罩形式，絕緣罩即作為真空滅弧室及導電回路的絕緣支撐，又起到相間、對地絕緣屏蔽的作用，減少環境影響，安裝方便，又有利于散熱，檢修。

真空滅弧的特點

1）熄弧過程在密封的真空容器中完成，電弧和熱氣體不會向外界噴濺，因此不會污染周圍環境。

2）真空的絕緣強度高，熄弧能力強，所以觸頭行程很小，操作機構的操作功小，使整個開關的體積減少和重量減輕。

3）熄弧時間短，電弧電壓低，電弧能量小和觸頭磨損小，開斷次數多。

4）操作時，振動輕微，幾乎沒有噪音。

5）免維護。

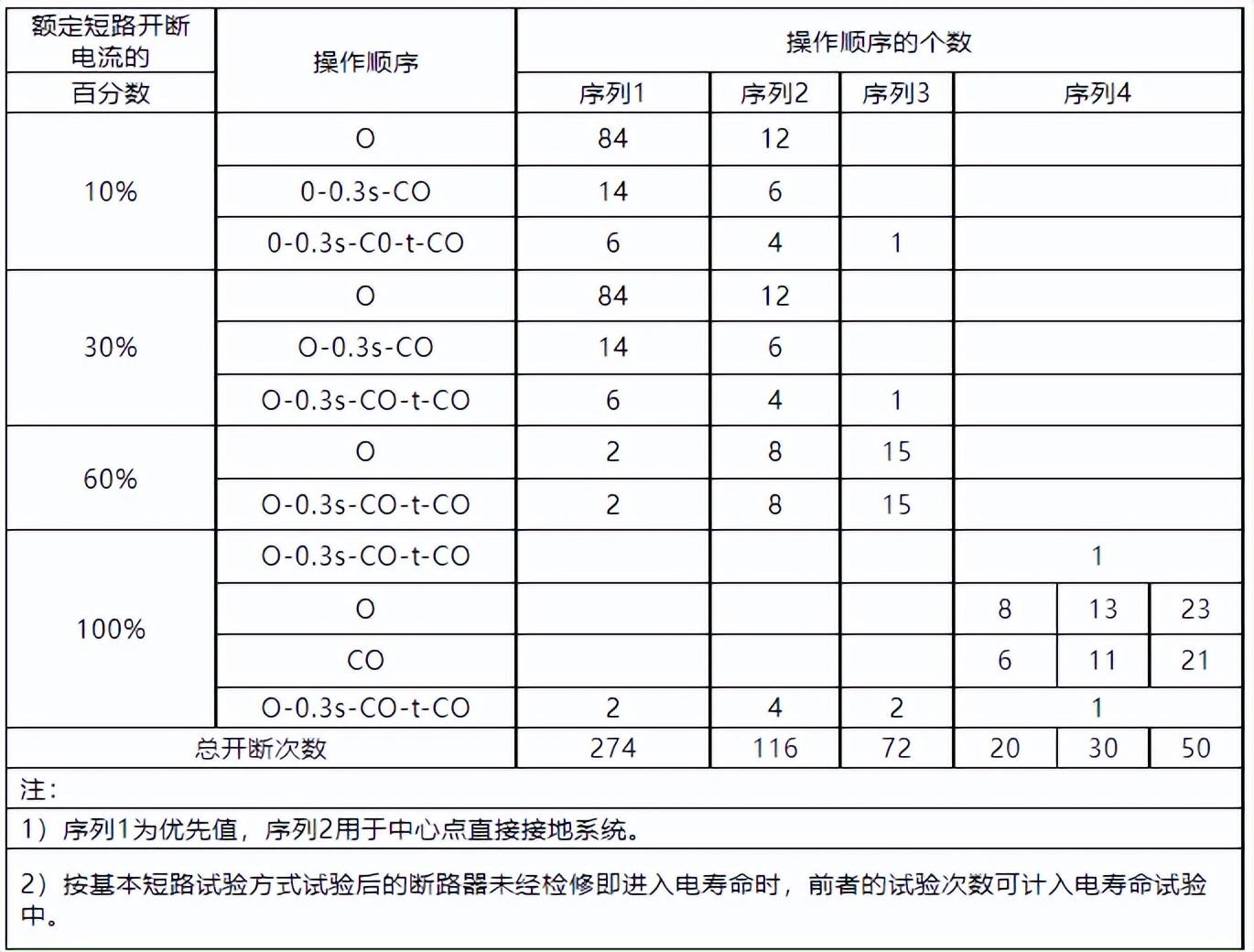

型式試驗開斷次數

序列1是優選，序列2是適用于中性點有效接地系統中斷路器所用的序列1的替代，采用這些計算和整定值，序列1產生的磨損為100%，序列2產生的磨損為125%，序列3產生的磨損為134%，因此，序列3可以用來代替序列1和序列2以減少不同試驗回路的次數。序列4是國標針對于國內實際情況添加的，就是傳統的滿容量20/30/50次開斷。

序列1的開斷次數是274 次，序列2是116次，序列3是72次，從試驗時間上來說，序列3所需試驗時間較短，即滿足IEC標準電壽命E2級要求，又節省試驗費用。而方式四僅適用于國內要求，IEC市場客戶未必接受。

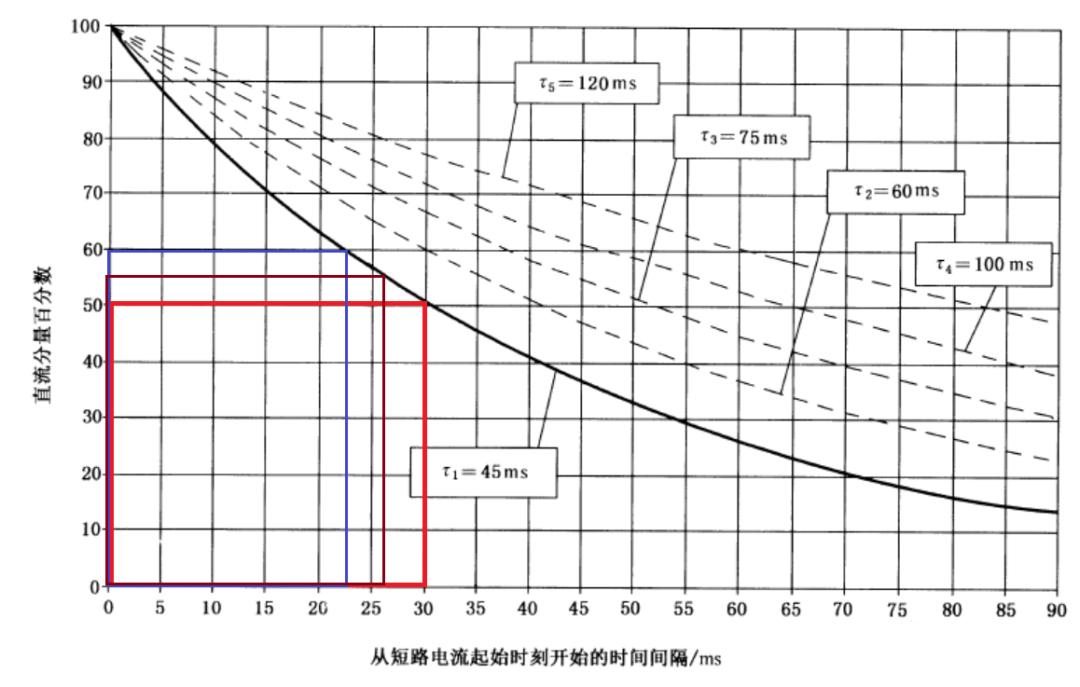

直流分量

制造廠規定的斷路器的最短分閘時間T加繼電器時間后觸頭分離時刻的直流分量大于20%的情況。繼電器時間是0,5周波，對于50Hz為10ms，直流時間常數45ms，對于最短分閘時間是20ms的斷路器，20+10=30ms，30ms對應的直流分量大約在50%。

真空斷路器結構要求

1、同型號真空斷路器所配用的真空開關管，具有互換性。

2、斷路器正面面板上設有記錄操作次數的計數器。

3、斷路器裝有分、合閘按鈕和分、合閘指示器。

4、斷路器應裝設彈簧儲能指示器。

5、斷路器的金屬箱體上應有防銹的、導電性能良好的，直徑為12mm的接地螺栓，接地點附近應標有接地符號。

6、斷路器的二次回路，應有導線和接線端子相連，且二次回路與主回路隔離。

7、真空斷路器的絕緣拉桿必須施加直流電壓20kV，測試泄漏電流。
