中低壓開關柜都是根據應用系統方案進行配置，如進線、出線、母線聯絡、無功補償、電動機啟動、接地變壓器、母線測量、站所用電等等一次系統方案，變壓器把高電壓變成低電壓通過進線柜接入開關柜，通過出線柜接出到用戶負載，重要應用需要兩個電源進線，這樣就需要母線聯絡柜，從而把兩段進線連接起來，兩進線一母聯開關開路運行，各自供電或一段帶兩段保證供電連續性，而由于馬達等旋轉電機造成系統功率因數降低，有功負載減少，因此就需要無功補償柜提高功率因數，降低無功損耗，通過電容、SVG等方式實現補償; 出線接到用戶負載，有接到變壓器進一步降低電壓供用戶使用，如10kV出線接到變壓器上變成380V供低壓柜使用，負載可能是電梯、水泵等電動機回路，或是照明、加熱等回路，或是機械等設備用電。對于中壓開關柜，由于高電壓，需要專用電壓互感器將高電壓(如10kV)變成低電壓(380V)用于測量，電壓互感器一次側需要保證電氣間隙，互感器尺寸比較大，需要高壓熔斷器實現短路保護，為了維護方便，采用手車式結構，電壓互感器即組成一臺開關柜，同樣對于所用變、接地變等也需要專用的開關柜。

開關柜的主要元件是開關，包括斷路器、負荷開關、隔離開關、接觸器、接地開關等等統稱為開關，起到電氣接通、斷開的作用，實現對負載的控制，還有電流互感器、電壓互感器等測量裝置，避雷器等保護裝置，這些裝置通過匯流排(銅排)連接在一起，組成系統方案。

中低壓開關柜還包括二次系統，所謂二次系統就是這些開關的控制回路以及電力系統狀態的量測回路，還有根據短路、過載等故障的保護回路。二次回路通過電線連接在一起，對于運動部件通過插頭等連接。

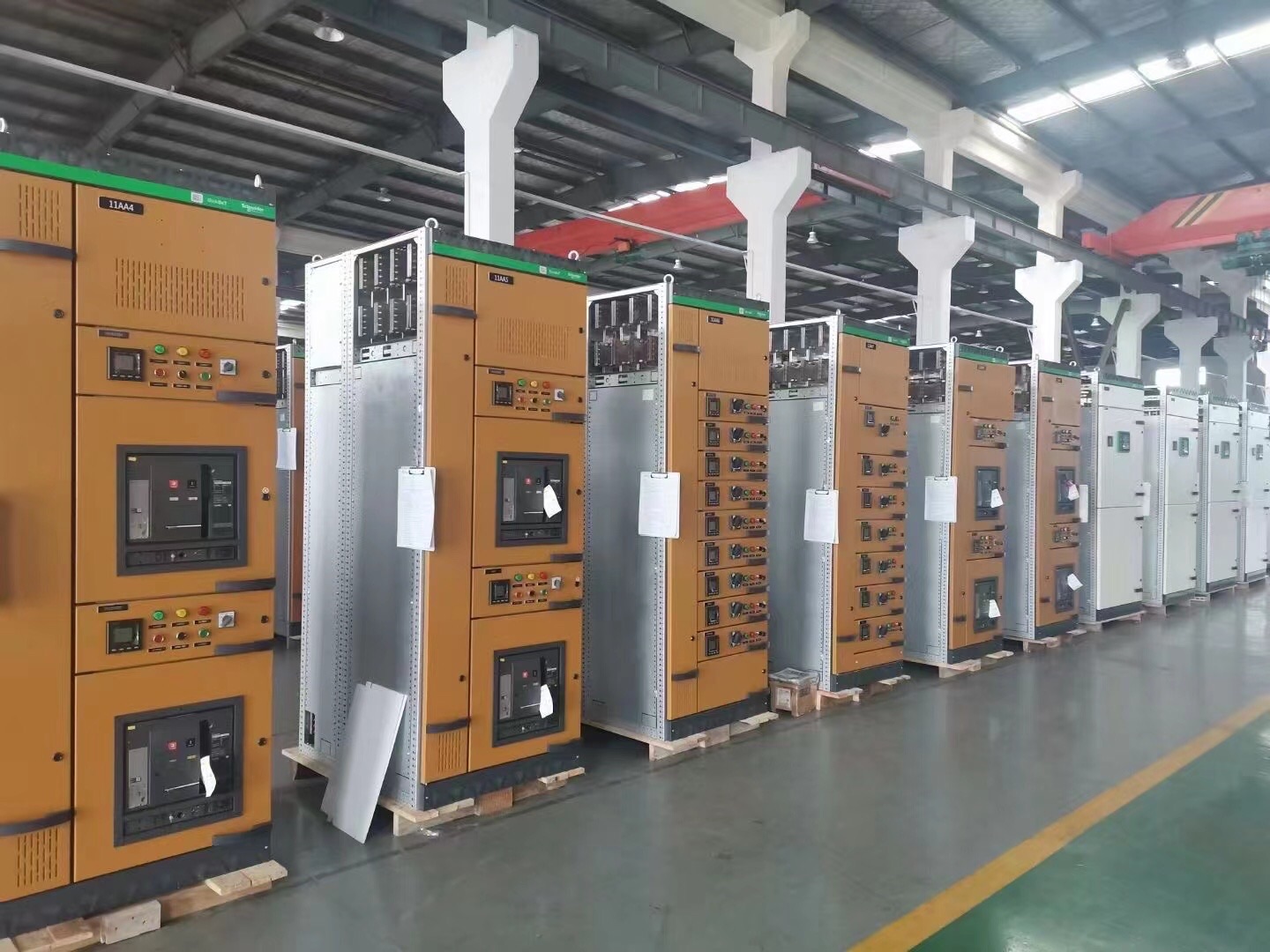

低壓開關柜一臺就包括多個功能單元，如一臺出線柜可能包括電動機出線、配電負載出線等等，也可能既有進線單元又有出線單元，或者饋線、母聯在一臺開關柜內部，或者固定式饋線和抽出式單元混裝等等。對于實際應用，一般包括進線、出線、無功補償?shù)裙裥停I(yè)領域出線很多，特別是化工廠等馬達控制回路很多。各種柜型具有相同的主母線、接地母線、二次連接孔位置，可以拼裝在一起組成配電系統，電流從進線柜進入經過進線斷路器至主母線，再由主母線將電分配到各個出線柜，經過各個出線開關到負載。

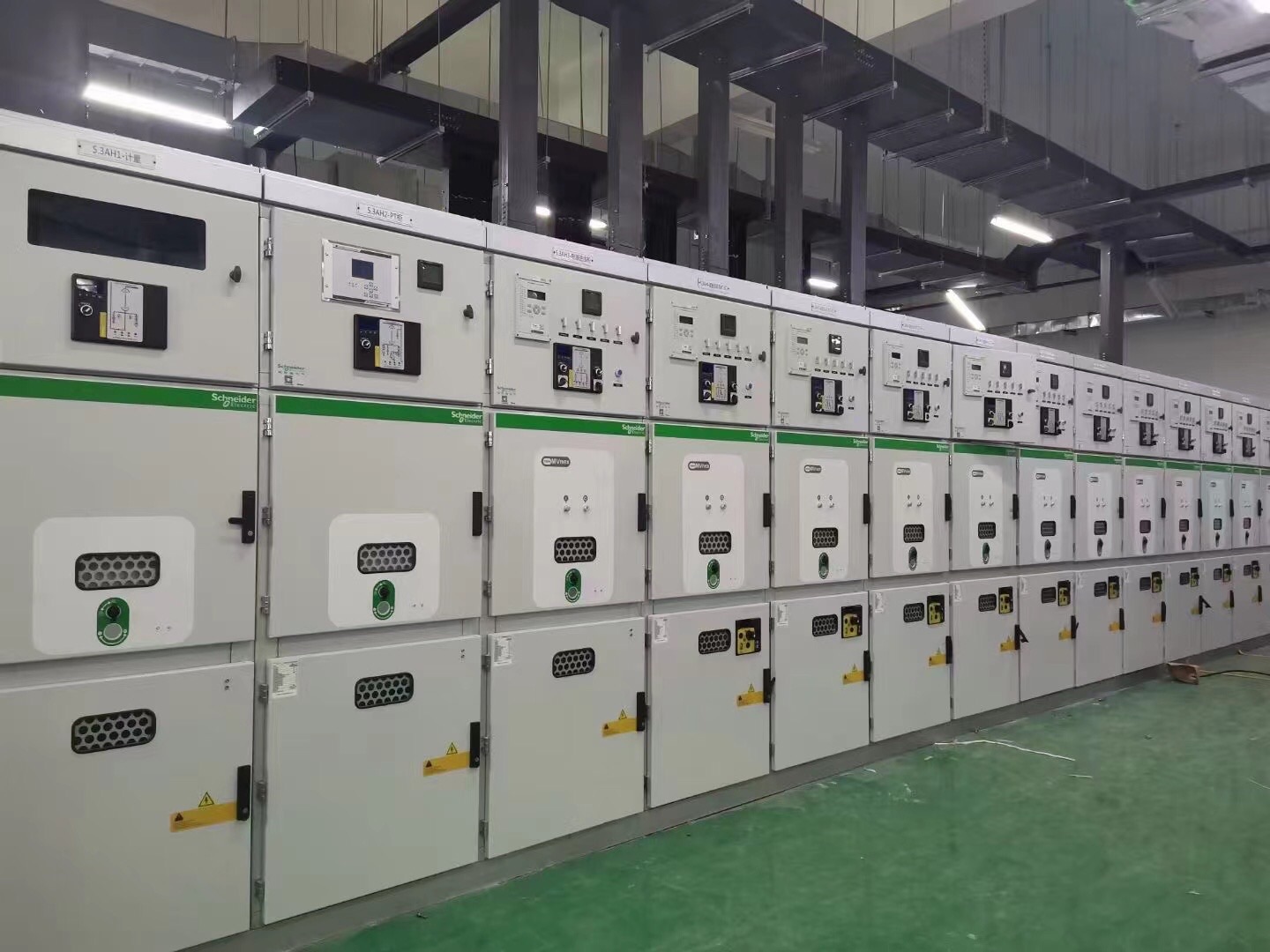

而中壓開關柜一般一臺柜子就是一個功能單元，由于高電壓，電壓測量、所用變、接地變需要單獨的一臺柜子，母線聯絡、隔離一般需要兩臺柜子。對于無功補償，一般采用專用的開關設備，開關柜僅用于電容器出線，類似的還有接地變等，和出線柜類似，只是出線電纜與電容器或接地變等連接。由于斷路器斷口不能用作隔離，因此固定式斷路器需要配置隔離開關，或者斷路器安裝在可抽出的手車上，通過一次觸頭與主回路連接。中壓還有不同之處在于高電壓的絕緣問題，一次導電回路必須與金屬外殼保持電氣間隙，對于10kV需要大于125mm才能滿足絕緣要求。

開關柜的外殼需要阻止異物、昆蟲等進入，需要滿足一定的IP防護等級。自立式結構，外殼還要滿足運輸、起吊等環節的強度要求，保證不破壞、變形，高標準要求的開關柜還需要保證當發生內部電弧故障時，不會被爆炸沖擊波造成破壞，保證人身安全。
