中壓雙母線開關柜(二)

發布日期:2023-04-19 作者:法騰電力 點擊:

雙母線開關柜,斷路器采用獨特的絲杠螺母上下升降式結構,母線室在開關柜后部上、下,出線在中間。上部母線為備用母線,下部母線是主母線,正常運行時,抽出式斷路器一次觸頭在下部、中部位置,下部主母線進線,中部觸頭通過帶有穿心式電流互感器的L-PDS觸頭盒出線,出線側還接有接地開關,和電壓互感器,電壓互感器采用刀閘式熔斷器隔離系統(更換電壓互感器一次熔斷器無需斷電,只需將刀閘操作桿向下拉,聯動機構帶動熔絲筒旋轉,熔絲筒端頭先接觸接地排對電壓互感器一次放電接地,然后打開到開孔位置并鎖緊,孔板具有機械聯鎖,當熔絲筒接地到位后,才能打開孔蓋,擰下熔絲筒端頭,更換熔斷器后恢復,合閘即可)。


當需要備用母線供電時,將抽出式斷路器退出到試驗位置,通過手柄搖動,帶動斷路器操動機構、滅弧室極柱和一次觸頭系統向上運動,到達指定位置后鎖位。將斷路器搖進到工作位置,合閘送電,此時,斷路器通過備用母線由斷路器上部觸頭供電,斷路器下部觸頭通過中間觸頭盒出線。


這種設計對于12kV小電流的斷路器來說還是比較容易實現的,畢竟尺寸小、重量輕,而對于40.5kV的,亦或是3150A的真空斷路器來說就不容易了,重量非常大,不易于上下升降,而且升降需要保持兩側、前后平穩,均衡,一次觸頭的對中性要求很高,大電流斷路器需要很大的一次插入式觸頭壓力,對整個斷路器的強度要求也很高,才能保證可靠的動靜觸頭咬合,低電阻低溫升,可靠的電力傳輸。

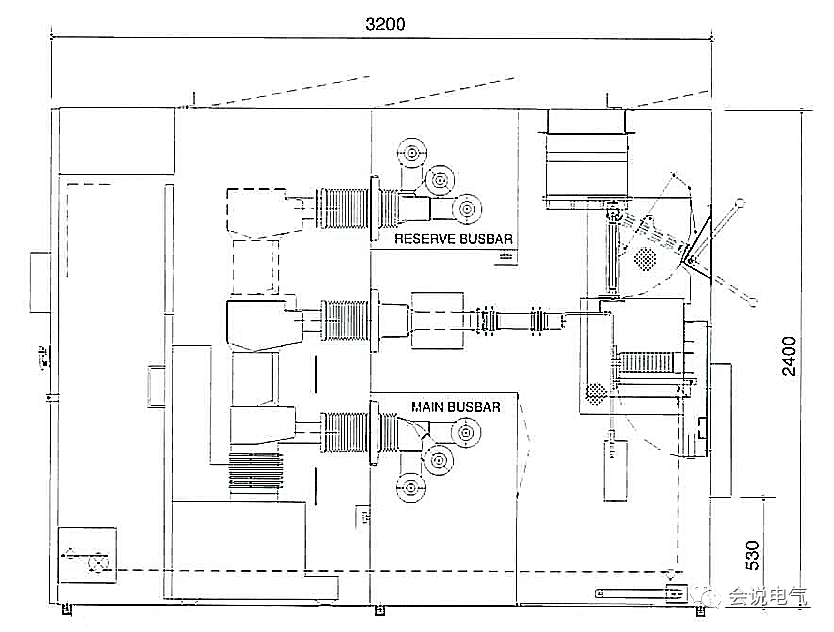

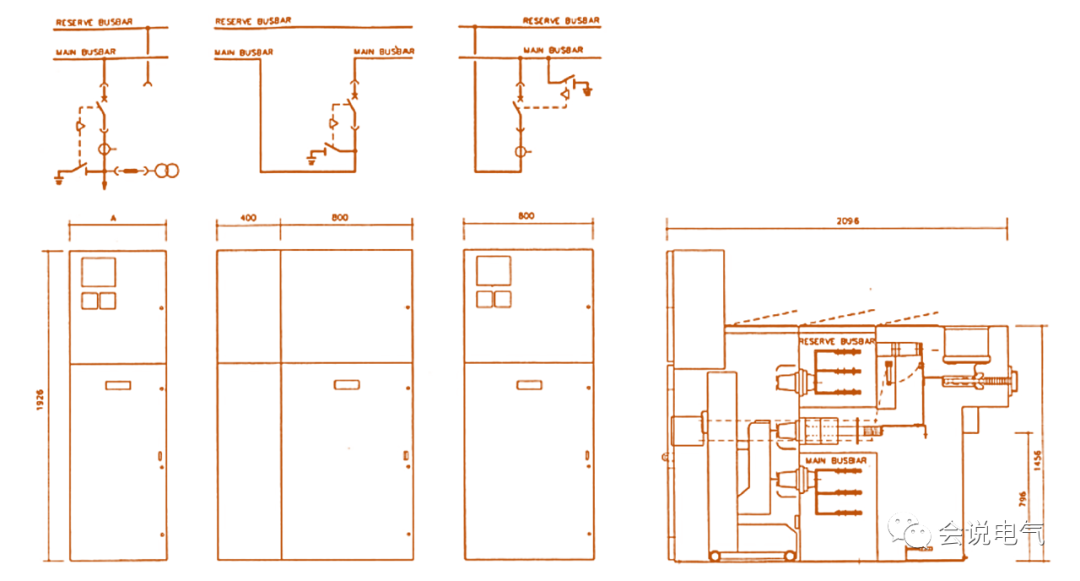

40.5kV空氣絕緣抽出式雙母線開關柜如下圖所示。簡單、經濟、可靠。

“主”和“備用”母線的選擇是通過使用內置在斷路器卡車中的螺旋千斤頂來降低和升高斷路器。這種母線選擇方式已得到驗證,并具有以下優點:
可靠的無錯誤操作
最小占地面積
最小高度

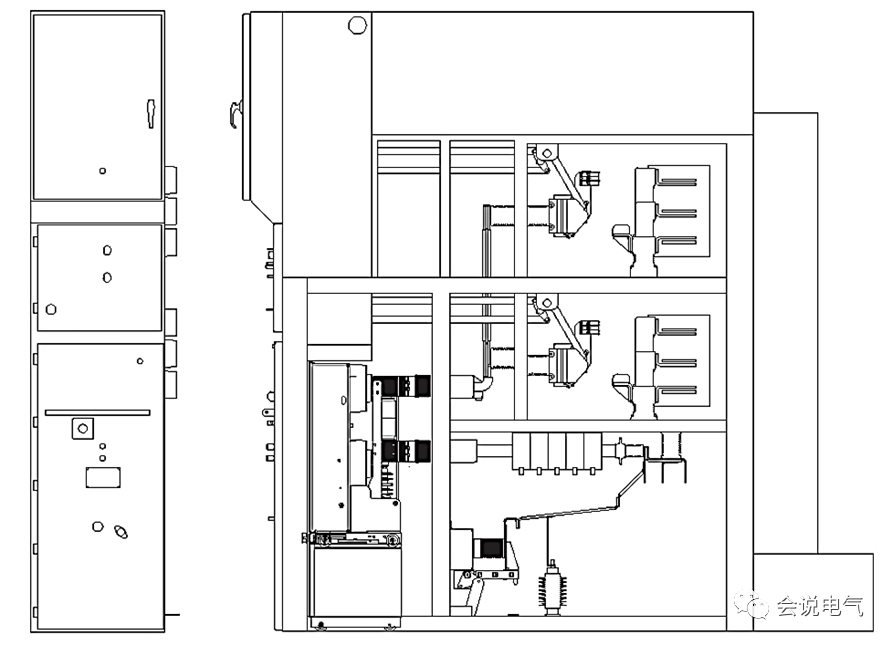

這種設計也就是方式一,下面一種雙母線開關柜如下圖所示,同樣是金屬鎧裝空氣絕緣抽出式斷路器開關柜,兩組母線互為備用,通過不同的隔離位置實現通過斷路器控制分合閘,不同的是抽出式斷路器需要升降機構,要求高,而這一種抽出式斷路器不需要升降機構,而是通過兩把隔離開關,或隔離接地三工位開關實現轉換。這種設計和固定式充氣開關柜類似,不同的是采用抽出式斷路器方便檢修維護。

雙母線開關柜在東南亞、拉美等國家使用較多,而專門為此系統設計的開關柜比較少,多數是采用一般的單母線開關柜,通過背靠背安裝的形式,將出線系統通過穿墻套管改成一組,共用接地開關、電壓互感器、避雷器等設備。缺點是深度很大,電纜連接不是很方便。
