低壓開關柜根據應用有進線柜、出線柜、聯絡柜、無功補償柜、電動機控制柜等等，對于進線、出線的緊湊型不言而喻，出線抽屜柜可通過靈活模數設計，實現更多的回路安裝，通過小型化電動機專用斷路器、馬達保護單元，實現小型化，緊湊化，而且低碳環保，化工等行業對于馬達回路要求采用大抽屜，回路安裝少。但對于船舶等需求，小型化還是有其優勢。

電動機回路，電流只有幾安培到幾十安培，發熱很小，更多的是機械安裝空間的問題我，沒有必要采用很大的抽屜和開關柜。

小型化電動機專用斷路器+小型化接觸器，可以實現75mm高抽屜使用，一臺柜子安裝24個扁抽屜。還有125mm/2抽屜，實現600mm開關柜28個抽屜安裝，225mm高抽屜，配備智能監測單元，實現500mm寬開關柜16個125A出線回路配置。

Tesys電機啟動器

DOL直接啟動

Power Base LUB-12或32

Icc<=50KA-440V

多功能控制單元

額定功率7,5Kw-400/440V

標準和高級控制單元

額定功率15Kw-400/440V

電動機專用斷路器可以實現更大的保護范圍，可以無需使用熱繼電器，同時可以實現小電流應用，大短路電流保護。

變頻器是一種靜止的頻率變換器，可將電網電源的50Hz頻率交流電變成頻率可調的交流電，根據轉速n=60f/p(1-s)這個公式，變頻器本質是輸出頻率可調的電壓源，通過改變電源頻率來改變電機轉速，而頻率改變的同時，為了避免磁通飽和導致電機過熱，還要跟著改變電壓，也就是保持V/F比值恒定。變頻器可以幫助企業提高生產效率，節能降耗，降本增效，延長電動機壽命。

風機、水泵、壓縮機等，通過使用變頻器，可以實現對電機的無級調速，提高生產效率，降低能耗。

變頻器的發熱是由內部的損耗產生的。在變頻器中各部分損耗中主要以主電路為主，約占98%，控制電路占2%。為了保證變頻器正常可靠運行，必須對變頻器進行散熱我們通常采用風扇散熱。

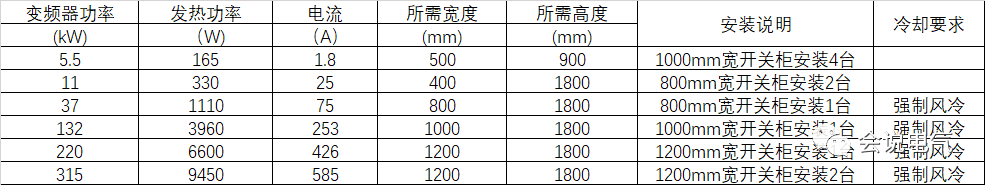

變頻器安裝在開關柜內部，必須考慮發熱問題，解決好通風散熱的問題。變頻器的發熱功率在2-2.5%，也就是說，一個160kW的變頻器，發熱功率高達3200W以上，這對于開關柜來說是非常巨大的，要知道一臺1000mm寬開關柜的自然散熱平衡的內部發熱功率也就1000W，超出的功率損耗就必須依靠風扇來強制將柜內的熱量對流到外界。

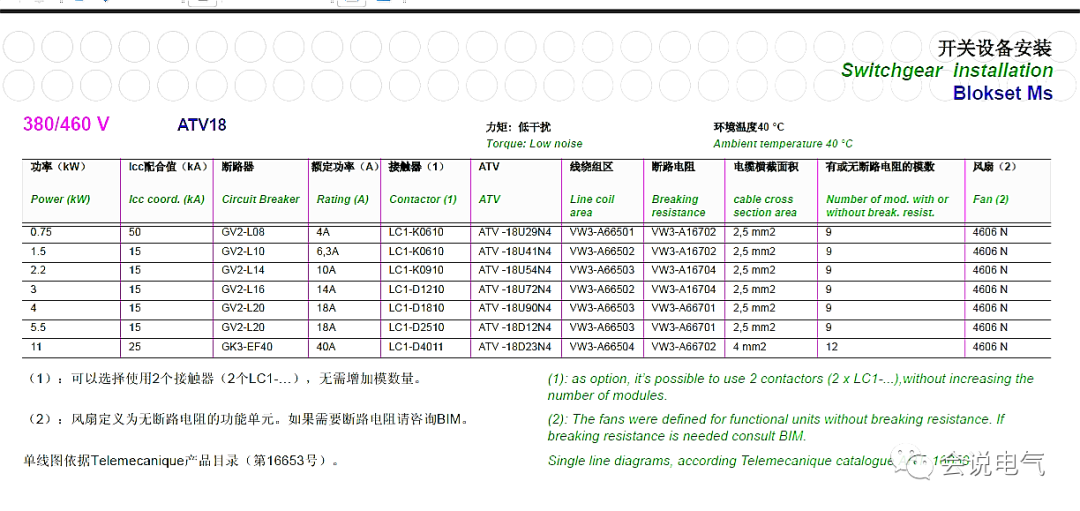

11kW的變頻器計算電流僅有40A，電流很小，但由于變頻器IGBT發熱，功率高達近300瓦，因此需要600mm高的空間安裝。同樣對于0.75kW的變頻器，也需要450mm的安裝高度。

也就是說，強制冷卻風機需要將2000W的熱量帶出。因此開關柜的寬度及體積要大，風扇功率、流量選擇要合理，以保證開關柜不過熱，造成設備損壞。

對于多臺安裝時，可采用垂直安裝和傾斜安裝。多臺垂直安裝時，必須增加擋風板，否則會導致多臺變頻器之間相互影響，引起散熱不良。
