【知識分享】40.5kV真空斷路器簡述

發布日期：2022-07-20 作者：法騰電力點擊：

40.5kV俗稱3萬5真空斷路器，廣泛應用于華東西南等地區城市電網，即35kV變電站，也用于冶金、石化等大型工業企業。

戶內40.5kV真空斷路器ZN系列應用于KYN金屬鎧裝移開式開關柜中。

安裝形式有落地式（roll on floor）和中置式（middle mounted），早期開關柜JYN、KYN都是落地式的，方便抽出柜外進行維護、檢修。后來國外VD4等引進中國，小型化斷路器，體積小，重量輕，采用掛壁式導軌，即導軌固定在開關柜側板上，安裝精度高，不受現場安裝地面不平對斷路器觸頭對中性的影響，于是普遍采用中置式，只有東南亞和歐洲一些國家還是堅持必須用落地式。落地式由于導軌直接支撐在安裝基礎上，導軌到靜觸頭的距離大，現場安裝的柜體變形，底板左右高度不同，側板隨著底板四邊形扭曲，靜觸頭位置相應變化，導致斷路器與開關柜配合十分差，觸頭對中性不好導致觸頭燒毀等現象時有方式。

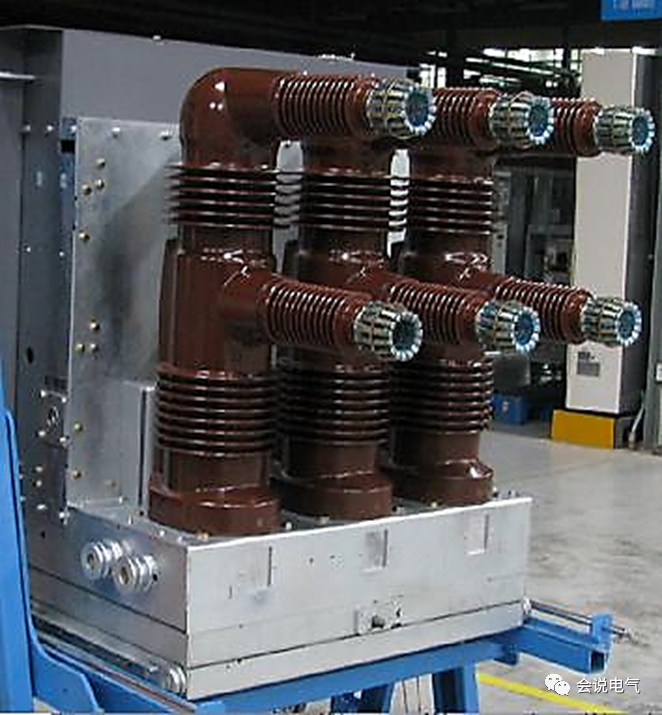

早期國內40.5KV手車室斷路器是落地式的，體積龐大，需要幾個人合力推進柜內，開關柜寬度1818mm，小房子一樣，三十年過去了，現在國網要求的40.5kV開關柜又快回到以前的尺寸了。引進的40.5kV斷路器也都是落地式，EATON的W-VAC，梅蘭日蘭的斷路器都是落地式，斷路器相間距300mm，適用開關柜寬度1200mm，由于采用IEC標準，工頻耐受電壓70kV，雷電沖擊耐受電壓150kV，與國標要求有一定差距，必須經過改進才能應用，如觸臂絕緣方式，柜體母線布置，硫化母線等方式，基本上可以通過耐壓試驗。ABB 40.5kV斷路器，西高所聯合設計的ZN85也都是落地式，畢竟40.5kV重量大，中置式不利于移出柜外操作中置式的。

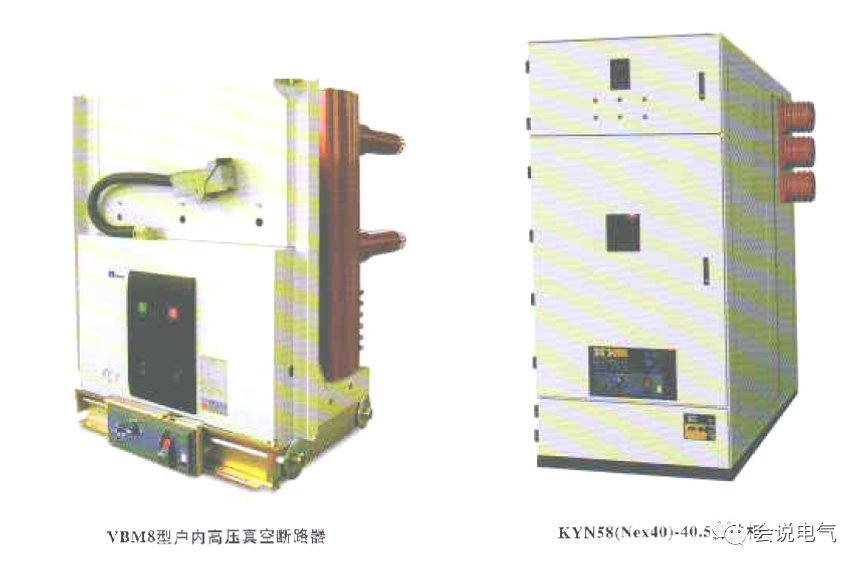

常州太平洋在梅蘭日蘭12kV中置式斷路器的基礎上開發了40.5kV斷路器，中置式結構，手車室下部高度只有250m，小型化1200mm寬開關柜，新穎的結構很快贏得了市場，施耐德2005年也將該設計投入市場，推出NEX40，但絕緣等問題一直沒有很好的解決，隨著施耐德收購阿海法，該產品也退出了市場。

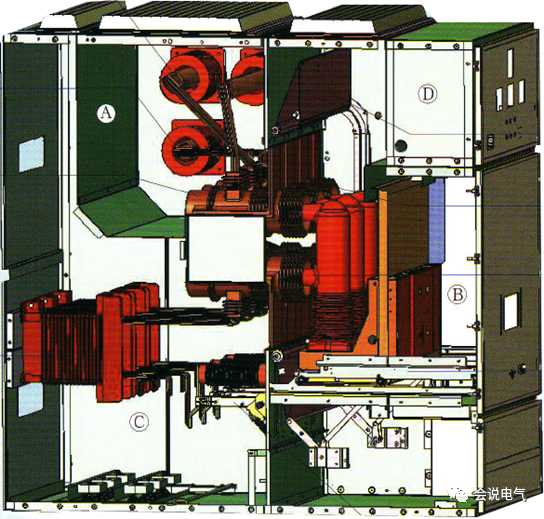

中置式的前提是需要小巧、重量輕的產品，如果斷路器十分笨重則不利于采用中置式結構，廈門華電推出了中置式40.5kV AMS開關柜，優化的絕緣設計保證了產品的絕緣性能，斷路器小巧，適應于中置式結構。
